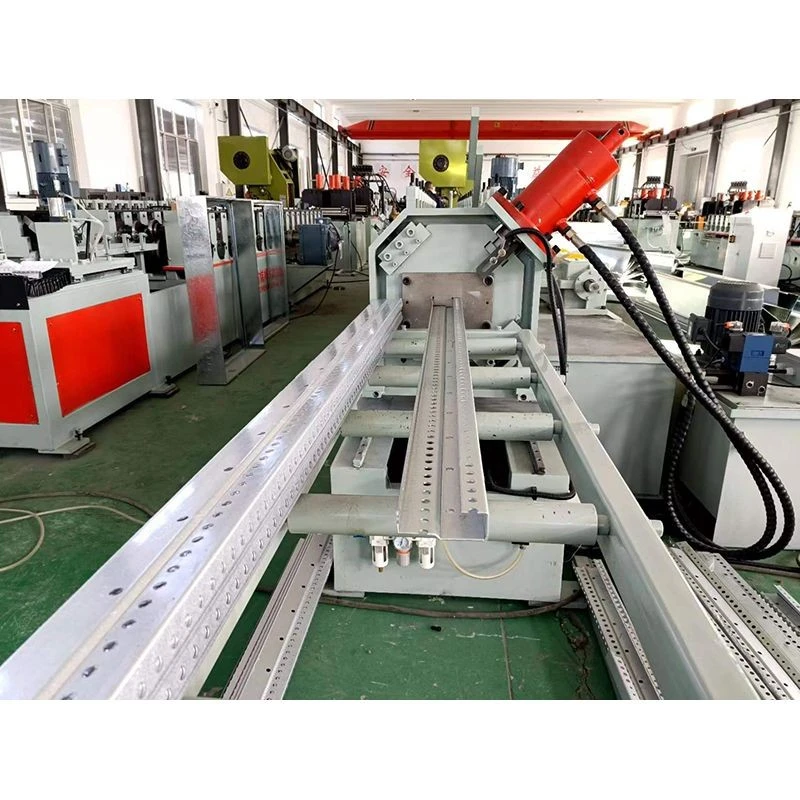

Produksjonslinje for elektrisk profil

Produksjonslinjen for elektriske profiler er en generell-produksjonslinje som er spesielt utviklet for masseproduksjon av ulike strukturelle profiler for elektriske skap. Den dekker en rekke profiler, inkludert C-type, U-type, GGD-type, 8MF-type, 9-fold og 16-fold profiler, brukt til søyler, bjelker og monteringsbraketter i distribusjonsskap, strømskap, liknende skap, Rittal-, Style- og lignende skap. Hele linjen integrerer avvikling, nivellering, mating, stempling, forming og skjæring i en enkelt enhet. Den har en portalstruktur, en hastighet på 0-8 m/min, en effekt på 28 kW, en nøyaktighet på ±0,5 mm, og er egnet for 1,5-2,5 mm tykke plater. Lengden kan stilles fritt, noe som gjør den til et kjerneutstyr for store og mellomstore el-skapprodusenter.

Tekniske spesifikasjoner

Produktnavn	Produksjonslinje for elektrisk profil
Materialspesifikasjoner	Q235 kaldvalset-båndstål
Materialtykkelse	1,5 mm/2,5 mm (tilpasses i henhold til brukerkrav)
Produksjonshastighet	0-8 meter/minutt (tilpasses i henhold til brukerkrav)
Produksjonsspesifikasjoner	Lengde fritt justerbar (tilpasses)
Spenningsparametre	380V/415V, 50Hz, 3-fase
Luftkilde	0,5 m³/min; Trykk: 0,7 MPa
Hydraulikkoljetype	46# Hydraulikkolje
Type girolje	18# Gear Oil
Rullmateriale	Cr12 CNC maskinert; slukket, hardheten når HRC58 grader -60 grader
Drivmotor	Motordrift med variabel frekvens
Total motorkraft	Omtrent 28kW (unntatt sveisedeler)
Kutting av formmateriale	Cr12MoV
Overføringsmodus	Gantry type + uavhengig girkasse
Skjæremetode	Hydraulisk kutting
Skjæredimensjonstoleranse	Mindre enn eller lik ±0,5 mm (lengde mindre enn eller lik 1000 mm)
Operativsystem	Berøringsskjerm HMI
Elektrisk kontroll	Mitsubishi PLC programmerbar logikkkontroller
Legacy Space	2833 meter (lengde × bredde × høyde)

Produktfordeler

I. Én maskin dekker hele spekteret av profiler, én-produksjon av skaprammer

El-skapsrammer krever at ulike profiler (C-type, U-type, GGD, 8MF, 9-fold, 16-fold osv.) skal sveises sammen. Denne produksjonslinjen, ved å endre rullesett og justere parametere, kan produsere alle profiler sekvensielt fra en enkelt maskin, og dekke alle strukturelle komponenter som søyler, bjelker og monteringslister. Dette eliminerer behovet for flere dedikerte maskiner, noe som reduserer utstyrets fotavtrykk og investeringskostnader betydelig; én maskin støtter hele skaprammeprofiltilførselen.

II. Gantry-Type integrert ramme + girkassedrift, tykk plateforming uten deformasjon

Profiltykkelse 1,5-2,5 mm, høy formingskraft. Utstyret har en integrert sveiset ramme av typen portal-, som tilbyr høy stivhet og vibrasjonsfri drift; uavhengig girkassedrift sikrer presis synkronisering av hver valse, og eliminerer glidning og kumulative feil. Etter tykk plateforming er profilene rette og uten vridning, med konsistente dimensjoner i begge ender, noe som eliminerer behovet for formjustering under skapsveising.

III. Vilkårlig profillengdeinnstilling, rask respons for ikke-standard skap

Ulike skaphøyder (1800mm, 2000mm, 2200mm osv.) krever forskjellige profillengder. Den nødvendige lengden legges inn direkte på berøringsskjermen, og servomating og hydrauliske kuttesystemer utføres automatisk, noe som eliminerer behovet for mekaniske justeringer.

Fabrikkbilder

Fraktbilder

Kundebesøk

FAQ

Spørsmål: Er du en fabrikk eller et handelsselskap?

A: Vi er en fabrikk lokalisert i Weifang, Kina. Den har over tjue sett med avansert utstyr, inkludert et nytt presisjonsmaskinsenter, NC dreiebenker, CNC wire EDM-maskiner og en stor testplattform for bøyeprofiler for biler. Du er velkommen til å besøke vår fabrikk når som helst.

Spørsmål: Hvor mange typer profiler kan produksjonslinjen produsere samtidig?

A: Bare én type profil produseres per kjøring. Etter å ha fullført en type, endres rullesettet og parameterne for å produsere neste type. Det anbefales å organisere produksjonen i partier for å redusere byttefrekvensen og forbedre utstyrsutnyttelsen.

Spørsmål: Må den kuttede enden av profilen slipes?

Sv: Hydraulisk skjæring med Cr12MoV-former gir et jevnt,-gratfritt kutt, som ikke krever sliping og tillater direkte innføring i sveiseprosessen. Dimensjonstoleranse for kutting er mindre enn eller lik ±0,5 mm (lengde mindre enn eller lik 1000 mm). For lange profiler kan dette styres proporsjonalt.
